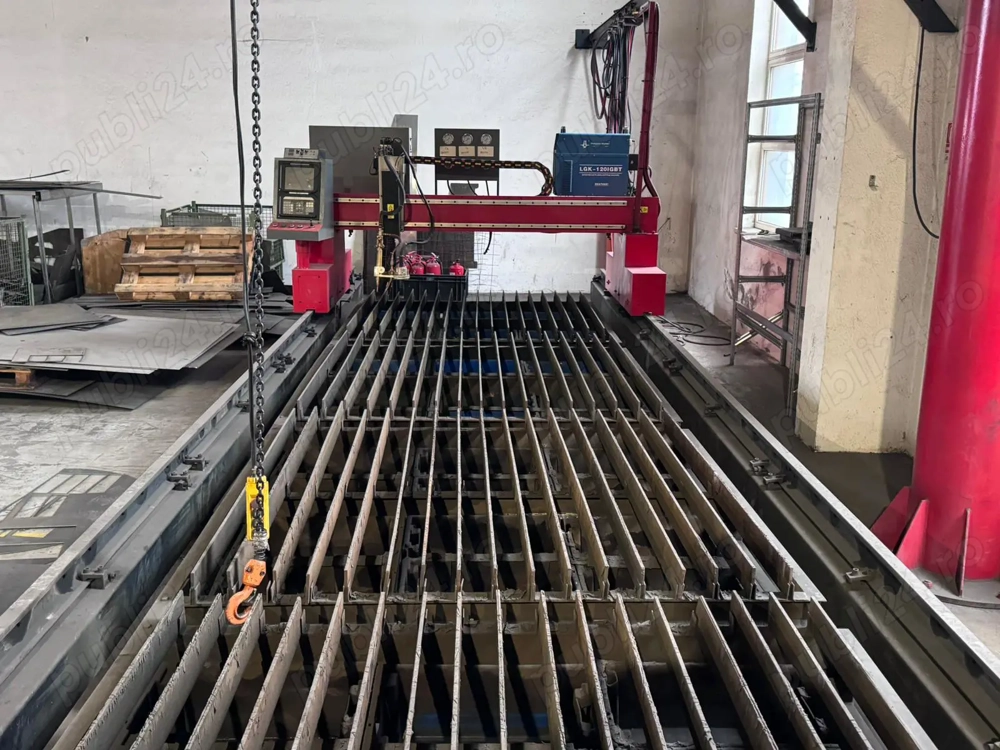

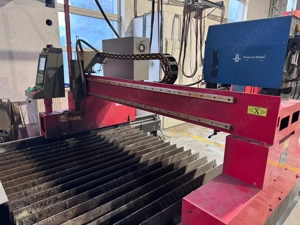

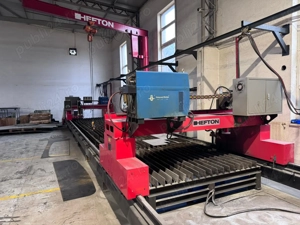

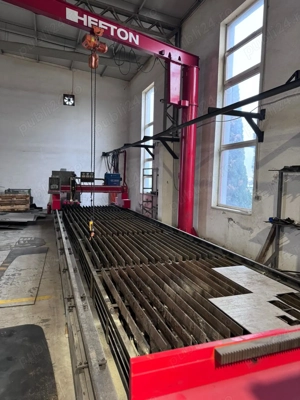

Tip Structură: Portal (Gantry), cu sistem de acționare dubla pe ambele părți, cu cremalieră și pinion. Grinda Principală (Beam): Construită dintr-o structură sudată din plăci metalice, supusă unor tratamente de detensionare prin vibrații și îmbătrânire termică (călire revenire), asigurând o funcționare pe termen lung fără deformări. Ghidaje: Folosește șine de ghidare de înaltă precizie cu axă dublă și alte mecanisme de transmisie eficiente pentru a asigura o funcționare stabilă.
2. Parametri Tehnici Principali

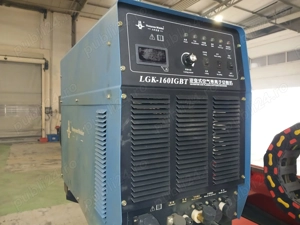

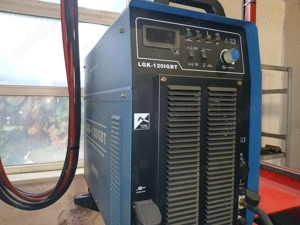

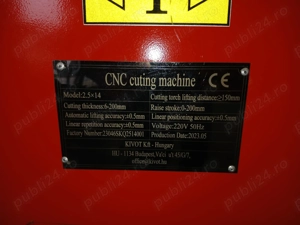

Lățime portal (deschidere) 2500 mm Lungime ghidaje longitudinale 12000 mm Cadru portal 2 seturi Torță tăiere cu flacără 1 bucată Torță tăiere cu plasmă (160A) 1 bucată Torță tăiere cu plasmă (120A) 1 bucată Torță tăiere cu flacără (cu aprindere automată) 1 bucată Sursă plasmă 1 Huayuan 120A Sursă plasmă 2 Huayuan 160A Controler automat înălțime torță (THC) F1621P (1 bucată) Mod de acționare Șină orizontală, șină longitudinală Sistem de control CNC Shanghai 2300B Sistem de acționare Motor Panasonic Reductor Planetar
3. Date Tehnice Principale ale echipamentului
Lățime efectivă de tăiere 1800 mm (2000 mm pentru o singură plasmă) Lungime efectivă de tăiere 10000 mm Grosime tăiere cu flacără 6 - 150 mm Grosime tăiere cu plasmă 1 - 12 mm Viteză de tăiere cu plasmă 5 - 850 mm min Distanță de ridicare torță 200 mm Viteză de deplasare în gol 0 - 6000 mm min Eroare viteză setată < 5% Precizie auto-ajustare < 0.1 mm Acuratețe liniară longitudinală 0.5 mm 10 m Tip șină 24 KG
4. Acuratețe Generală (Toleranță) Lungime latură (pătrat 1000x1000 mm) 0.5 mm Eroare diagonală 0.5 mm Deviație la revenirea la origine 0.2 mm Deviație la intersecția punctelor 0.5 mm Deviație la linii drepte și inverse 0.2 mm Calitate suprafață tăiată (rugozitate) Tăiere cu flacără: Rz(um)=70+1.2a; Tăiere cu plasmă: 12.5 (6.3-12.5) Toleranță perpendicularitate și înclinare (mm)=0.4+0.015a (măsurată cu echer)
5. Condiții de Funcționare
Tensiune Frecvență 220V 380V 10% 50Hz Presiune oxigen de tăiere 0.5 - 0.9 MPa Presiune oxigen de preîncălzire 0.4 - 0.6 MPa Presiune gaz combustibil 0.05 - 0.1 MPa Tipuri de gaz combustibil Propan, acetilenă, propilenă, gaz natural Temperatură ambientală -10 C până la +50 C Umiditate relativă < 90% (fără condens) Mediu înconjurător Ventilat, fără impact major.
6. Funcții de Configurare CNC

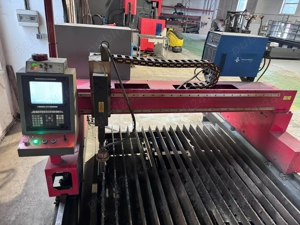

Aprindere automată, preîncălzire cu oxigen, funcții de tăiere cu oxigen. Viteza de tăiere poate fi ajustată liber în timpul procesului. Sistem de acționare: Servomotoare AC Panasonic, cutie de viteze planetară de precizie din Taiwan. Ecran video color de cel puțin 15 inch. Ventilator de răcire în cabinetul CNC. Interfață de operare în limba engleză. Bază de date cu parametrii procesului de tăiere. Galerie de forme grafice comune predefinite. Funcție de afișare grafică pre-tăiere și afișare dinamică în timp real. Funcții de scalare, rotație și oglindire a pieselor. Puncte de start multiple, avans retragere arbitrară pe traiectorie, funcție de memorie la oprirea alimentării.
7. Software de Programare (Nesting)
Tip: Software automat de programare și nesting (încadrare). Funcții: Poate importa fișiere grafice (DWG, DXF etc.) pentru a genera cod CNC, cu funcții de nesting manual și automat. Realizează funcții de tăiere pe contur comun, management de date etc. Software Nesting: FastCAM.
8. Mărci Componente Grindă, cadru final Yueda (sudură din plăci de oțel, detensionare) Șină de ghidare U71Mn24KG, de înaltă precizie, rectificată Sistem de acționare Panasonic Reductor transversal Neukat Tub de aer NEOMED Electrovalvă Aitak Taiwan Lanț port-cablu Deqi Reductor longitudinal Plant Sistem CNC Shanghai Jiaotong University Cremalieră Yueda Cutie de control Yueda Releu Schneider
An fabricatie: 2023 Locatie: Baia Mare Echipament utilizat
